◆ 表面淬火
• 鋼的表面淬火
有些零件在工件時(shí)在受扭轉(zhuǎn)和彎曲等交變負(fù)荷、沖擊負(fù)荷的作用下，它的表面層承受著比心部更高的應(yīng)力。在受摩擦的場(chǎng)合，表面層還不斷地被磨損，因此對(duì)一些零件表面層提出高強(qiáng)度、高硬度、高耐磨性和高疲勞極限等要求，只有表面強(qiáng)化才能滿(mǎn)足上述要求。由于表面淬火具有變形小、生產(chǎn)率高等優(yōu)點(diǎn)，因此在生產(chǎn)中應(yīng)用極為廣泛。
根據(jù)供熱方式不同，表面淬火主要有感應(yīng)加熱表面淬火、火焰加熱表面淬火、電接觸加熱表面淬火等。
• 感應(yīng)加熱表面淬火
感應(yīng)加熱就是利用電磁感應(yīng)在工件內(nèi)產(chǎn)生渦流而將工件進(jìn)行加熱。感應(yīng)加熱表面淬火與普通淬火比具有如下優(yōu)點(diǎn)：
1.熱源在工件表層，加熱速度快，熱效率高
2.工件因不是整體加熱，變形小
3.工件加熱時(shí)間短，表面氧化脫碳量少
4.工件表面硬度高，缺口敏感性小，沖擊韌性、疲勞強(qiáng)度以及耐磨性等均有很大提高。有利于發(fā)揮材料地潛力，節(jié)約材料消耗，提高零件使用壽命
5.設(shè)備緊湊，使用方便，勞動(dòng)條件好
6.便于機(jī)械化和自動(dòng)化
7.不僅用在表面淬火還可用在穿透加熱與化學(xué)熱處理等。
• 感應(yīng)加熱的基本原理
將工件放在感應(yīng)器中，當(dāng)感應(yīng)器中通過(guò)交變電流時(shí)，在感應(yīng)器周?chē)a(chǎn)生與電流頻率相同的交變磁場(chǎng)，在工件中相應(yīng)地產(chǎn)生了感應(yīng)電動(dòng)勢(shì)，在工件表面形成感應(yīng)電流，即渦流。這種渦流在工件的電阻的作用下，電能轉(zhuǎn)化為熱能，使工件表面溫度達(dá)到淬火加熱溫度，可實(shí)現(xiàn)表面淬火。
• 感應(yīng)表面淬火后的性能
1.表面硬度：經(jīng)高、中頻感應(yīng)加熱表面淬火的工件，其表面硬度往往比普通淬火高 2～3 個(gè)單位（HRC）。
2.耐磨性：高頻淬火后的工件耐磨性比普通淬火要高。這主要是由于淬硬層馬氏體晶粒細(xì)小，碳化物彌散度高，以及硬度比較高，表面的高的壓應(yīng)力等綜合的結(jié)果。
3.疲勞強(qiáng)度：高、中頻表面淬火使疲勞強(qiáng)度大為提高，缺口敏感性下降。對(duì)同樣材料的工件，硬化層深度在一定范圍內(nèi)，隨硬化層深度增加而疲勞強(qiáng)度增加，但硬化層深度過(guò)深時(shí)表層是壓應(yīng)力，因而硬化層深度增打疲勞強(qiáng)度反而下降，并使工件脆性增加。一般硬化層深δ＝（10～20）％D。較為合適，其中D。為工件的**直徑。
◆ 退火工藝

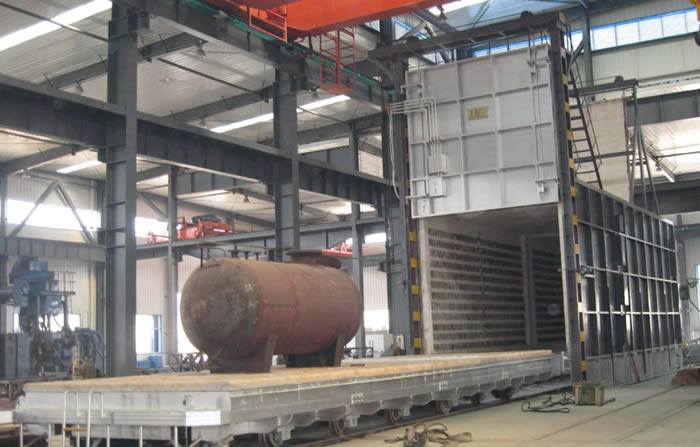

退火是將金屬和合金加熱到適當(dāng)溫度，保持一定時(shí)間，然后緩慢冷卻的熱處理工藝。退火后組織亞共析鋼是鐵素體加片狀珠光體；共析鋼或過(guò)共析鋼則是粒狀珠光體?？傊嘶鸾M織是接近平衡狀態(tài)的組織。
• 退火的目的
①降低鋼的硬度，提高塑性，以利于切削加工及冷變形加工。
②細(xì)化晶粒，消除因鑄、鍛、焊引起的組織缺陷，均勻鋼的組織和成分，改善鋼的性能或?yàn)橐院蟮臒崽幚碜鹘M織準(zhǔn)備。
③消除鋼中的內(nèi)應(yīng)力，以防止變形和開(kāi)裂。
• 退火工藝的種類(lèi)
①均勻化退火（擴(kuò)散退火)
均勻化退火是為了減少金屬鑄錠、鑄件或鍛坯的化學(xué)成分的偏析和組織的不均勻性，將其加熱到高溫，長(zhǎng)時(shí)間保持，然后進(jìn)行緩慢冷卻，以化學(xué)成分和組織均勻化為目的的退火工藝。
均勻化退火的加熱溫度一般為Ac3+（150～200℃），即1050～1150℃，保溫時(shí)間一般為10～15h，以保證擴(kuò)散充分進(jìn)行，大道消除或減少成分或組織不均勻的目的。由于擴(kuò)散退火的加熱溫度高，時(shí)間長(zhǎng)，晶粒粗大，為此，擴(kuò)散退火后再進(jìn)行**退火或正火，使組織重新細(xì)化。
②**退火
**退火又稱(chēng)為重結(jié)晶退火，是將鐵碳合金**奧氏體化，隨之緩慢冷卻，獲得接近平衡狀態(tài)組織的退火工藝。
**退火主要用于亞共析鋼，一般是中碳鋼及低、中碳合金結(jié)構(gòu)鋼鍛件、鑄件及熱軋型材，有時(shí)也用于它們的焊接構(gòu)件。**退火不適用于過(guò)共析鋼，因?yàn)檫^(guò)共析鋼**退火需加熱到Acm以上，在緩慢冷卻時(shí)，滲碳體會(huì)沿奧氏體晶界析出，呈網(wǎng)狀分布，導(dǎo)致材料脆性增大，給**終熱處理留下隱患。
**退火的加熱溫度碳鋼一般為Ac3+（30～50℃）；合金鋼為Ac3+（500～70℃）；保溫時(shí)間則要依據(jù)鋼材的種類(lèi)、工件的尺寸、裝爐量、所選用的設(shè)備型號(hào)等多種因素確定。為了保證過(guò)冷奧氏體**進(jìn)行珠光體轉(zhuǎn)變，**退火的冷卻必須是緩慢的，隨爐冷卻到500℃左右出爐空冷。
③不**退火
不**退火是將鐵碳合金加熱到Ac1～Ac3之間溫度，達(dá)到不**奧氏體化，隨之緩慢冷卻的退火工藝。
不**退火主要適用于中、高碳鋼和低合金鋼鍛軋件等，其目的是細(xì)化組織和降低硬度，加熱溫度為Ac1+(40～60)℃，保溫后緩慢冷卻。
④等溫退火
等溫退火是將鋼件或毛坯件加熱到高于Ac3（或Ac1）溫度，保持適當(dāng)時(shí)間后，較快地冷卻到珠光體溫度區(qū)間地某一溫度并等溫保持，使奧氏體轉(zhuǎn)變?yōu)橹楣怏w型組織，然后在空氣中冷卻的退火工藝。
等溫退火工藝應(yīng)用于中碳合金鋼和低合金鋼，其目的是細(xì)化組織和降低硬度。亞共析鋼加熱溫度為Ac3+(30～50)℃，過(guò)共析鋼加熱溫度為Ac3+(20～40)℃，保持一定時(shí)間，隨爐冷至稍低于Ar3溫度進(jìn)行等溫轉(zhuǎn)變，然后出爐空冷。等溫退火組織與硬度比**退火更為均勻。
⑤球化退火
球化退火是使鋼中碳化物球化而進(jìn)行的退火工藝。將鋼加熱到Ac1以上20～30℃，保溫一段時(shí)間，然后緩慢冷卻，得到在鐵素體基體上均勻分布的球狀或顆粒狀碳化物的組織。
球化退火主要適用于共析鋼和過(guò)共析鋼，如碳素工具鋼、合金工具鋼、軸承鋼等。這些鋼經(jīng)軋制、鍛造后空冷，所得組織是片層狀珠光體與網(wǎng)狀滲碳體，這種組織硬而脆，不僅難以切削加工，且在以后淬火過(guò)程中也容易變形和開(kāi)裂。而經(jīng)球化退火得到的是球狀珠光體組織，其中的滲碳體呈球狀顆粒，彌散分布在鐵素體基體上，和片狀珠光體相比，不但硬度低，便于切削加工，而且在淬火加熱時(shí)，奧氏體晶粒不易長(zhǎng)大，冷卻時(shí)工件變形和開(kāi)裂傾向小。另外對(duì)于一些需要改善冷塑性變形（如沖壓、冷鐓等）的亞共析鋼有時(shí)也可采用球化退火。
球化退火加熱溫度為Ac1+(20～40)℃或Acm-(20～30)℃，保溫后等溫冷卻或直接緩慢冷卻。在球化退火時(shí)奧氏化是“不**”的，只是片狀珠光體轉(zhuǎn)變成奧氏體，及少量過(guò)剩碳化物溶解。因此，它不可能消除網(wǎng)狀碳化物，如過(guò)共析鋼有網(wǎng)狀碳化物存在，則在球化退火前須**行正火，將其消除，才能保證球化退火正常進(jìn)行。
球化退火工藝方法很多，**常用的兩種工藝是普通球化退火和等溫球化退火。普通球化退火是將鋼加熱到Ac1以上20～30℃，保溫適當(dāng)時(shí)間，然后隨爐緩慢冷卻，冷到500℃左右出爐空冷。等溫球化退火是與普通球化退火工藝同樣的加熱保溫后，隨爐冷卻到略低于Ar1的溫度進(jìn)行等溫，等溫時(shí)間為其加熱保溫時(shí)間的1.5倍。等溫后隨爐冷至500℃左右出爐空冷。和普通球化退火相比，球化退火不僅可縮短周期，而且可使球化組織均勻，并能?chē)?yán)格地控制退火后的硬度。
⑥再結(jié)晶退火（中間退火）
再結(jié)晶退火是經(jīng)冷形變后的金屬加熱到再結(jié)晶溫度以上，保持適當(dāng)時(shí)間，使形變晶粒重新結(jié)晶成均勻的等軸晶粒，以消除形變強(qiáng)化和殘余應(yīng)力的熱處理工藝。
⑦去應(yīng)力退火
去應(yīng)力退火是為了消除由于塑性形變加工、焊接等而造成的以及鑄件內(nèi)存在的殘余應(yīng)力而進(jìn)行的退火工藝。
鍛造、鑄造、焊接以及切削加工后的工件內(nèi)部存在內(nèi)應(yīng)力，如不及時(shí)消除，將使工件在加工和使用過(guò)程中發(fā)生變形，影響工件精度。采用去應(yīng)力退火消除加工過(guò)程中產(chǎn)生的內(nèi)應(yīng)力十分重要。
去應(yīng)力退火的加熱溫度低于相變溫度A1，因此，在整個(gè)熱處理過(guò)程中不發(fā)生組織轉(zhuǎn)變。內(nèi)應(yīng)力主要是通過(guò)工件在保溫和緩冷過(guò)程中消除的。為了使工件內(nèi)應(yīng)力消除得更**，在加熱時(shí)應(yīng)控制加熱溫度。一般是低溫進(jìn)爐，然后以100℃/h左右得加熱速度加熱到規(guī)定溫度。焊接件得加熱溫度應(yīng)略高于600℃。保溫時(shí)間視情況而定，通常為2～4h。鑄件去應(yīng)力退火的保溫時(shí)間取上限，冷卻速度控制在（20～50）℃/h，冷至300℃以下才能出爐空冷。
◆ 正火工藝
正火工藝是將鋼件加熱到Ac3（或Acm）以上30～50℃，保溫適當(dāng)?shù)臅r(shí)間后，在靜止的空氣中冷卻的熱處理工藝。把鋼件加熱到Ac3以上100～150℃的正火則稱(chēng)為高溫正火。
對(duì)于中、低碳鋼的鑄、鍛件正火的主要目的是細(xì)化組織。與退火相比，正火后珠光體片層較細(xì)、鐵素體晶粒也比較細(xì)小，因而強(qiáng)度和硬度較高。
低碳鋼由于退火后硬度太低，切削加工時(shí)產(chǎn)生粘刀的現(xiàn)象，切削性能差，通過(guò)正火提高硬度，可改善切削性能，某些中碳結(jié)構(gòu)鋼零件可用正火代替調(diào)質(zhì)，簡(jiǎn)化熱處理工藝。
過(guò)共析鋼正火加熱刀Acm以上，使原先呈網(wǎng)狀的滲碳體全部溶入到奧氏體，然后用較快的速度冷卻，抑制滲碳體在奧氏體晶界的析出，從而能消除網(wǎng)狀碳化物，改善過(guò)共析鋼的組織。
焊接件要求焊縫強(qiáng)度的零件用正火來(lái)改善焊縫組織，保證焊縫強(qiáng)度。
在熱處理過(guò)程中返修零件必須正火處理，要求力學(xué)性能指標(biāo)的結(jié)構(gòu)零件必須正火后進(jìn)行調(diào)質(zhì)才能滿(mǎn)足力學(xué)性能要求。中、高合金鋼和大型鍛件正火后必須加高溫回火來(lái)消除正火時(shí)產(chǎn)生的內(nèi)應(yīng)力。
有些合金鋼在鍛造時(shí)產(chǎn)生部分馬氏體轉(zhuǎn)變，形成硬組織。為了消除這種不良組織采取正火時(shí)，比正常正火溫度高20℃左右加熱保溫進(jìn)行正火。
正火工藝比較簡(jiǎn)便，有利于采用鍛造余熱正火，可節(jié)省能源和縮短生產(chǎn)周期。
正火工藝與操作不當(dāng)也產(chǎn)生組織缺陷，與退火相似，補(bǔ)救方法基本相同。
咨詢(xún)電話(huà)：186-3780-7720
全國(guó)免費(fèi)客服電話(huà) 186-3780-7720
